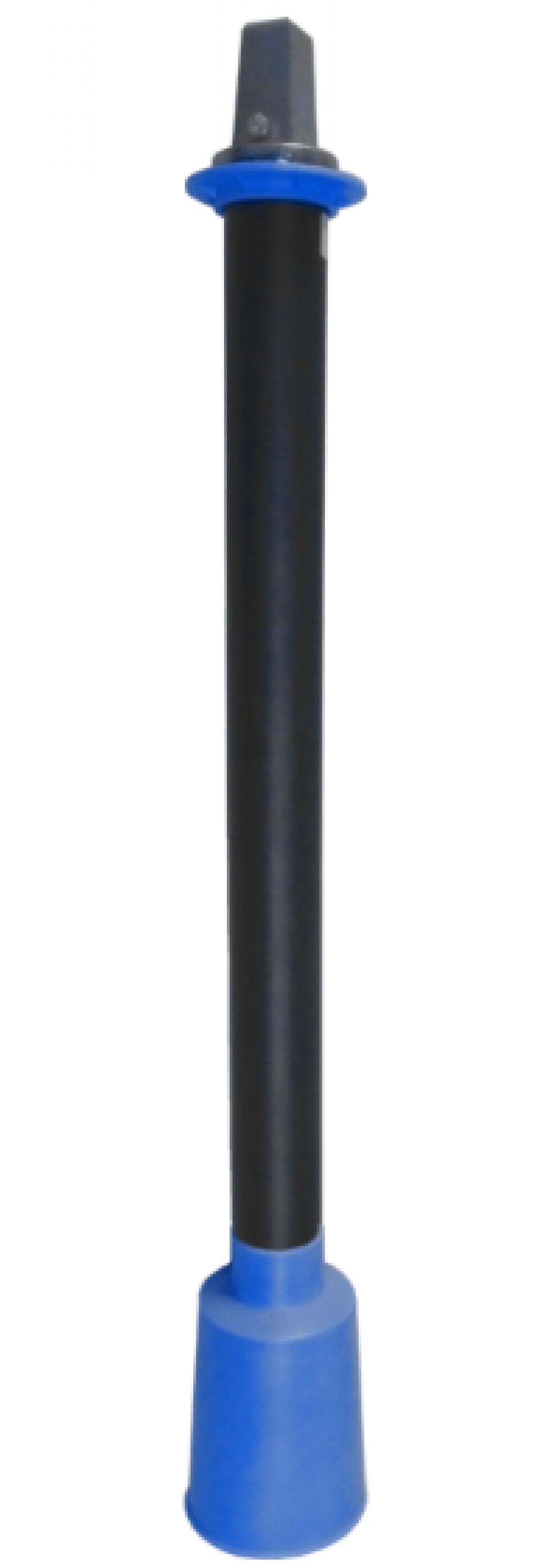

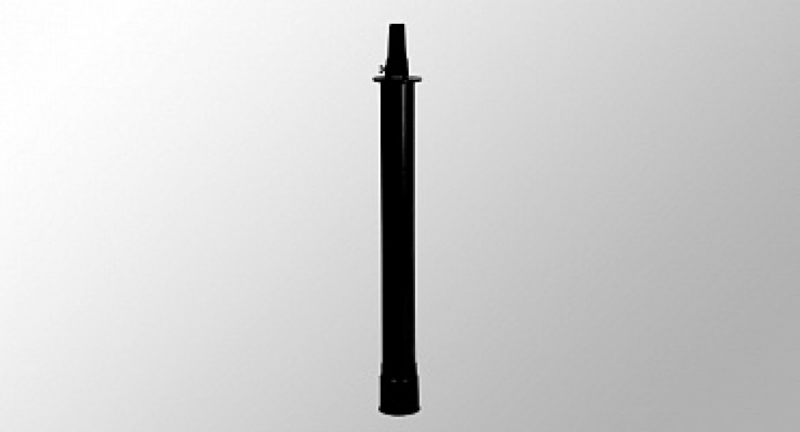

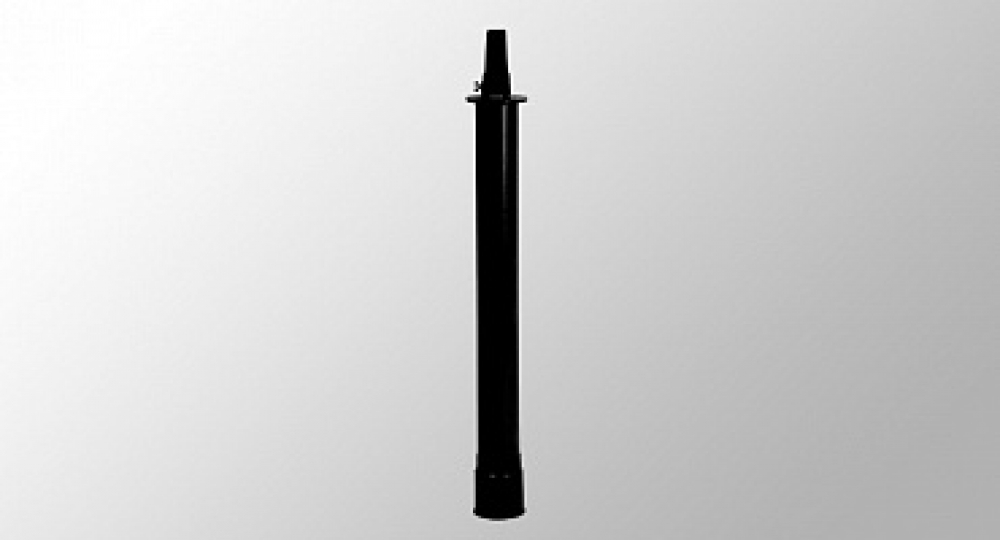

Шток фиксированный тип 9009/9010

Шток фиксированный тип 9009/9010
Шток фиксированный тип 9009/9010
Шток фиксированный тип 9009/9010
Шток фиксированный тип 9009/9010

Подобрать оборудование

Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы. Наши менеджеры подберут необходимое оборудование и решения под ваши требования и сделают расчет стоимости.

Отправить заявку

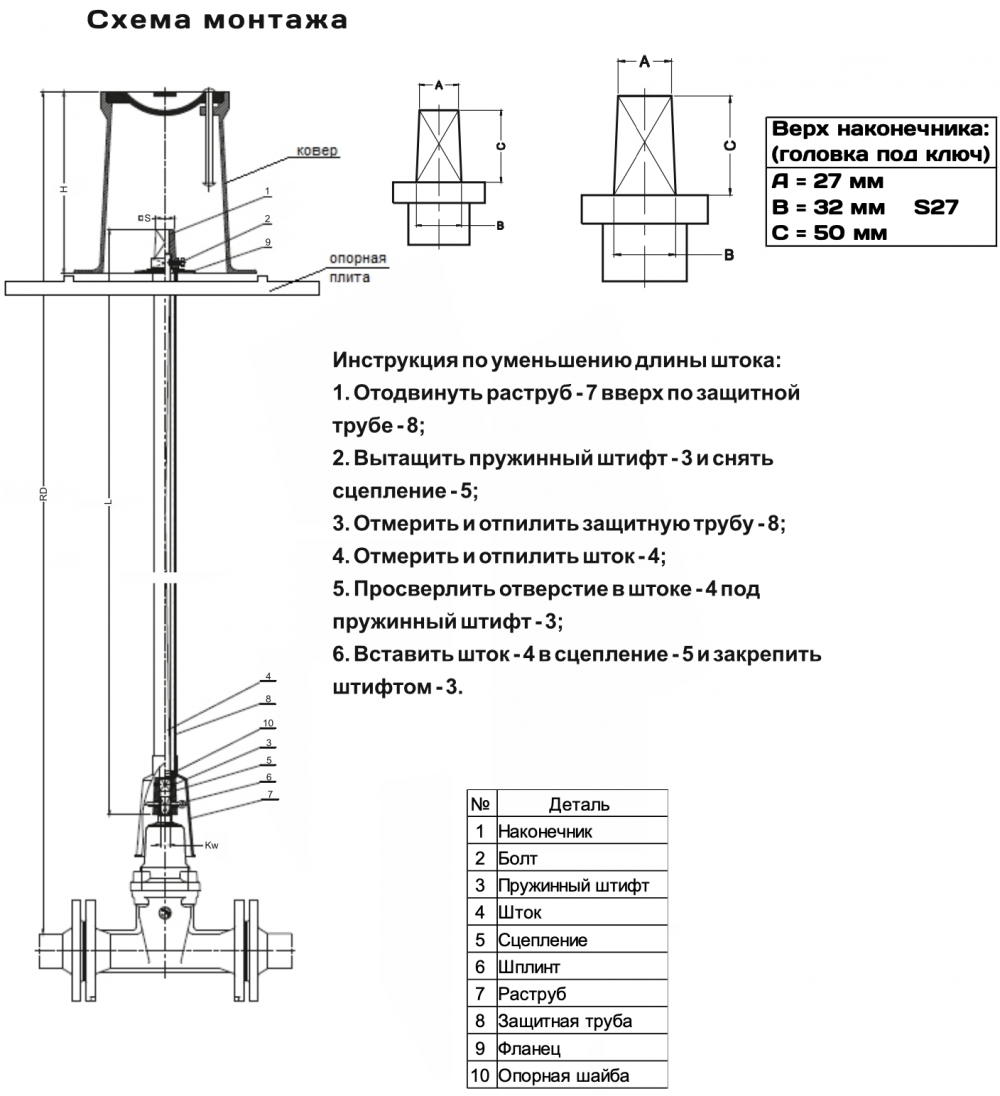

Конструктивные особенности

Наконечник (1) прикреплен к штоку болтом (2).

Уменьшить высоту штока можно, разобрав нижнюю часть и обрезав необходимую величину штока (4) и защитной трубы (8).

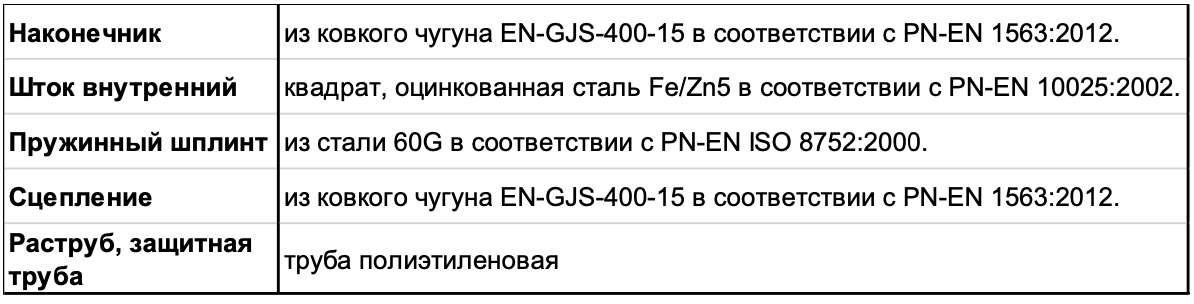

Материалы изделия

01 04

Установка

Установить на шпиндель запорного элемента и зашплинтовать фиксированный шток, опустить защитную трубу. Жестко закрепить в вертикальном положении на все время обратной засыпки.

Отклонение штока от вертикали более 5гр НЕ ДОПУСТИМО;

Осуществить засыпку траншеи и одновременно засыпку задвижки и штока (песок либо щебень фракция 10 без острых кромок), формируя вокруг штока безусадочный столб грунта (мин 90% плотности) около метра в диаметре. Подсыпать и трамбовать послойно, по кругу, контролируя вертикальность штока, до уровня установки опорной плиты. Слой не более 200мм;

Установить опорную плиту на уплотненное основание. Проверить вращение штока -полностью открыть закрыть задвижку. Установить ковер;

Осуществить финишную засыпку с благоустройством (тротуар или дорога);

Если бесколодезный комплект выходит на газон, для облегчения поиска ковера и фиксации -вокруг ковера необходимо сделать отмостку с армированием; (полное описание можно посмотреть в Регламенте по монтажу задвижек).
