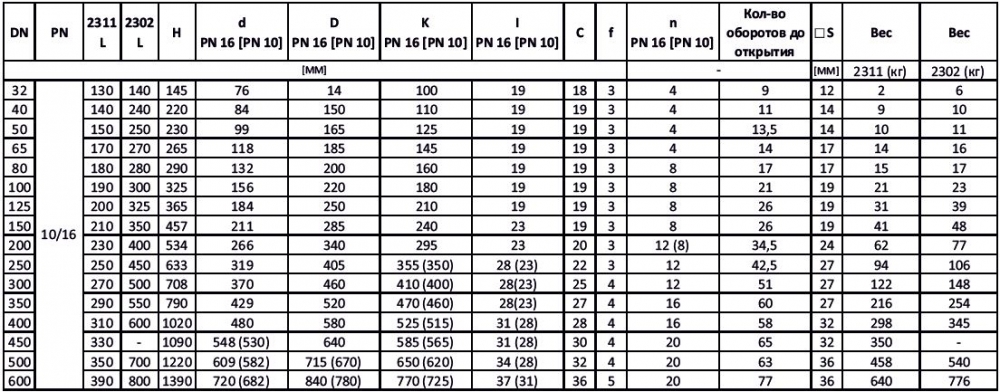

Технические параметры
- Класс герметичности: «А»

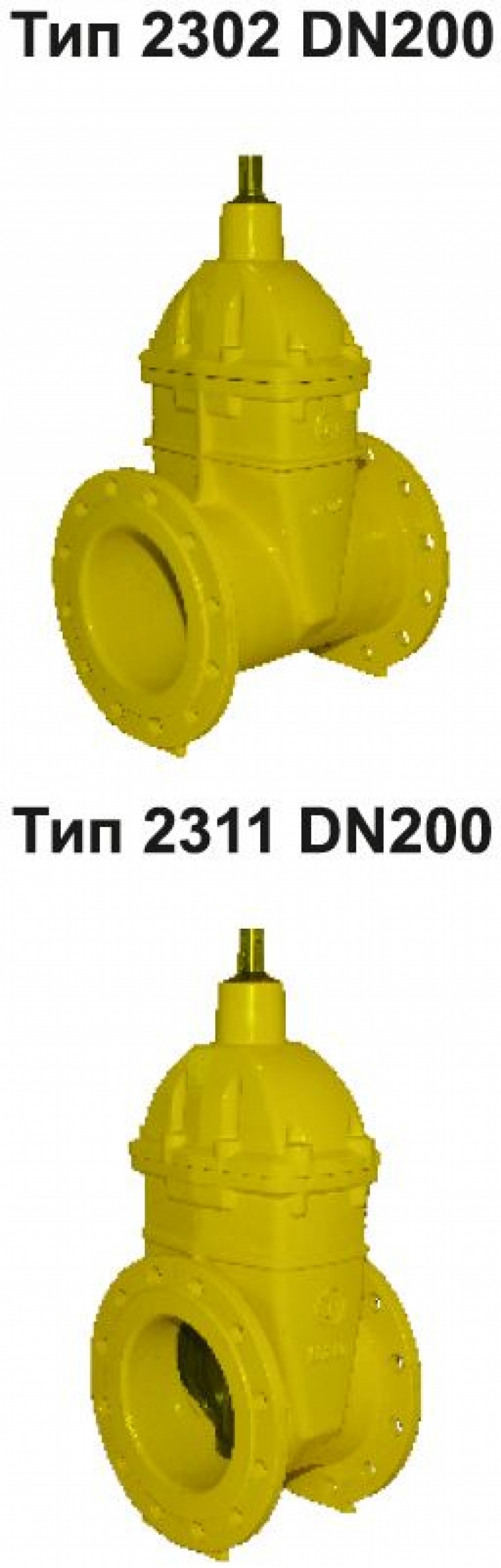

- Задвижка тип 2302 - ряд 15 (длинная)
- Задвижка тип 2311 - ряд 14 (короткая)
- Максимальная температура: +60°C
- Рабочее давление: PN10, PN16 бар
- Фланцевая рассверловка соответствует российским нормам

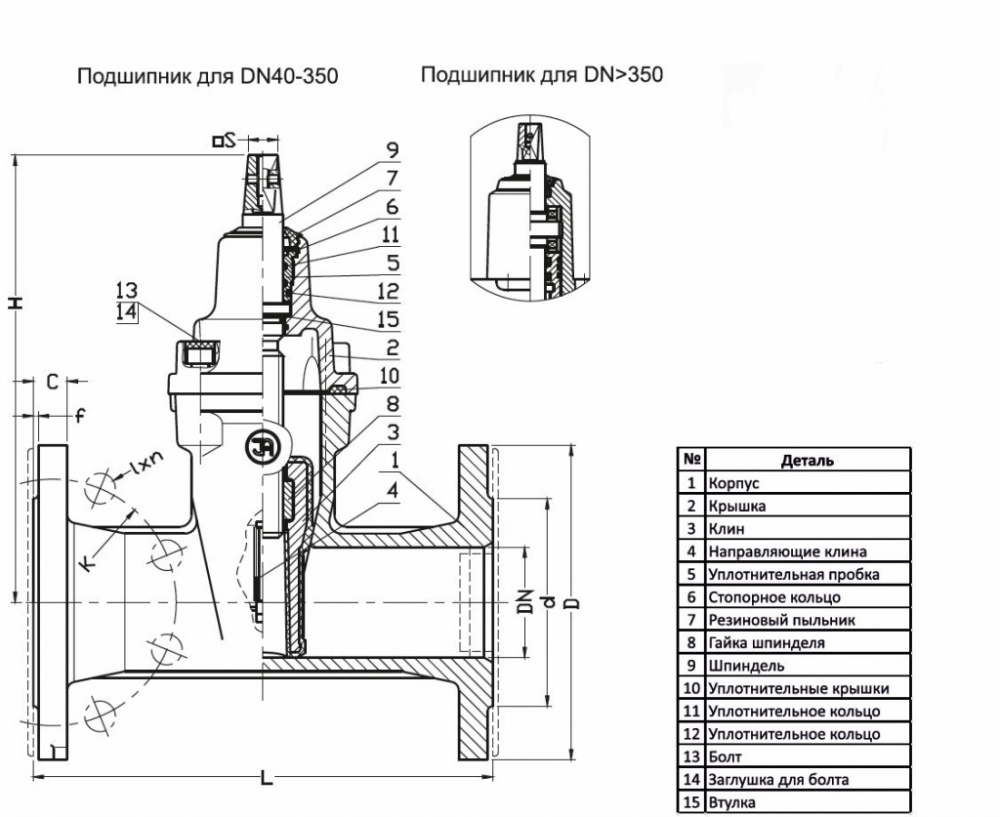

Конструктивные особенности
- Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.
- Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой.
- Клин полностью вулканизирован, с заменяемой гайкой.
- Гладкий проход в корпусе.
- Все элементы защищены от коррозии.

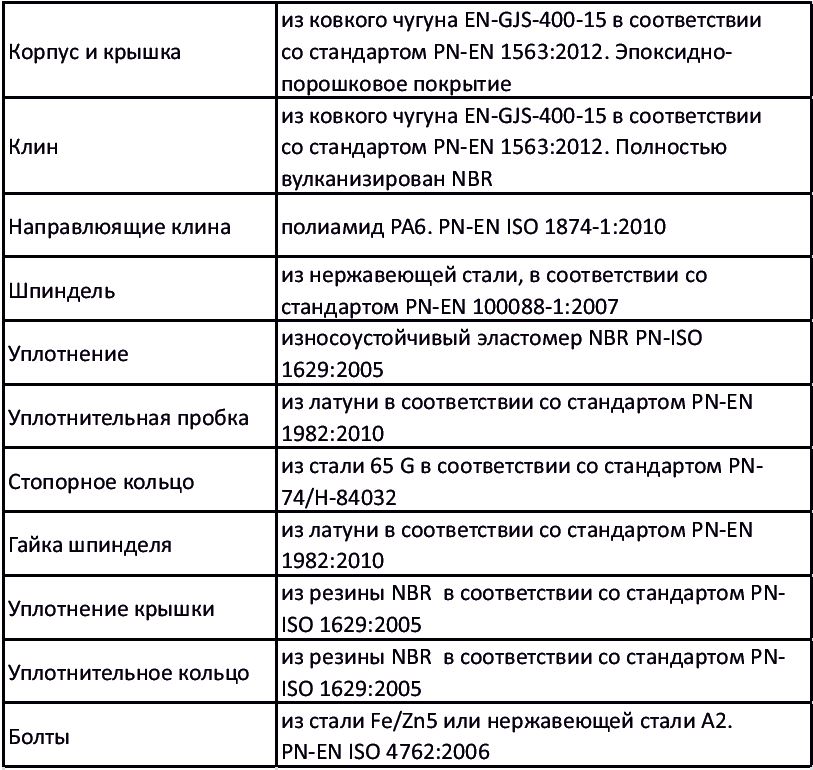

Материалы изделия
Применение
- Для сетей передачи газов со средним рабочим давлением и температурой от -20°C до +60°C.
Стандартное исполнение
- PN16, +60°C, NBR, эпоксидное покрытие, RAL 1023 250 мкм.
- Другие исполнения по запросу.

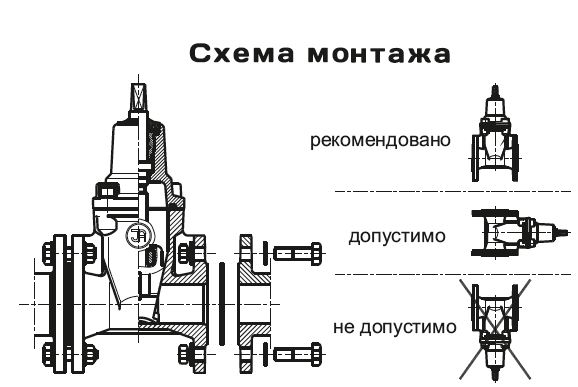

Установка
Фланцевые задвижки с обрезиненным клином могут устанавливаться в подземных или наземных
газопроводах на вертикальных или горизонтальных установках. Данные изделия приспособлены к монтажу
между фланцами трубопровода, размеры которых соответствуют фланцам задвижек.
Во время монтажа следует обратить внимание на то, чтобы на арматуру (задвижку) не воздействовали
сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массы трубопровода без
опор. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления
трубопровода.
Задвижка, собранная и поставленная производителем, готова к монтажу, какие-либо работы, связанные с
демонтажем элементов задвижки, могут вызвать потерю герметичности.
