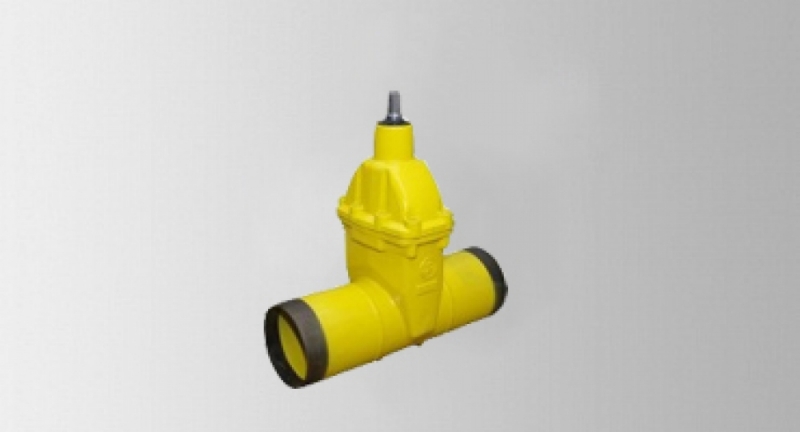

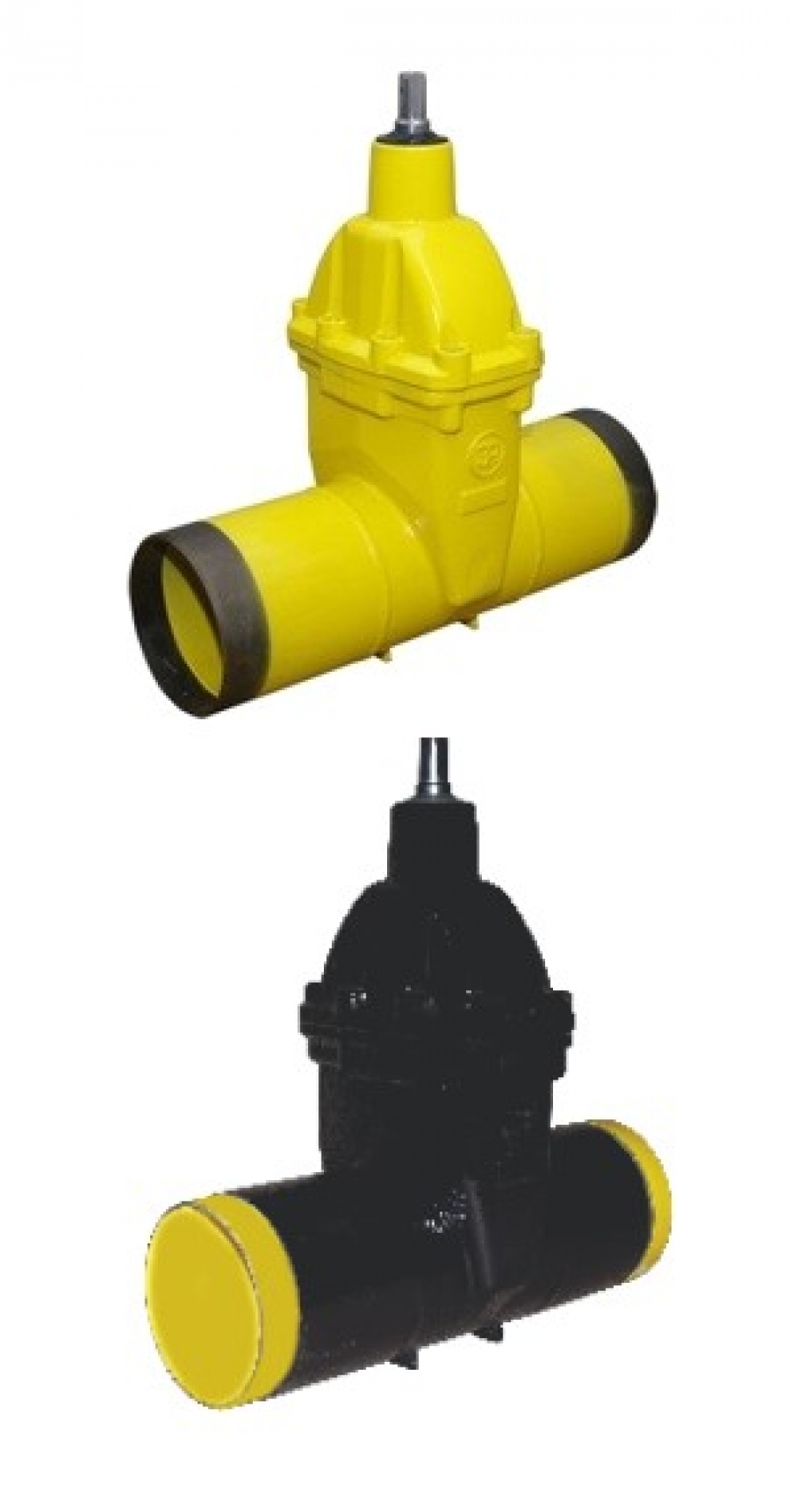

Задвижка стальная под приварку для газопроводных сетей тип 2314

Технические параметры

• Класс герметичности "А"
• Рабочее давление: PN10, PN16 бар
• Максимальная температура: +60°C

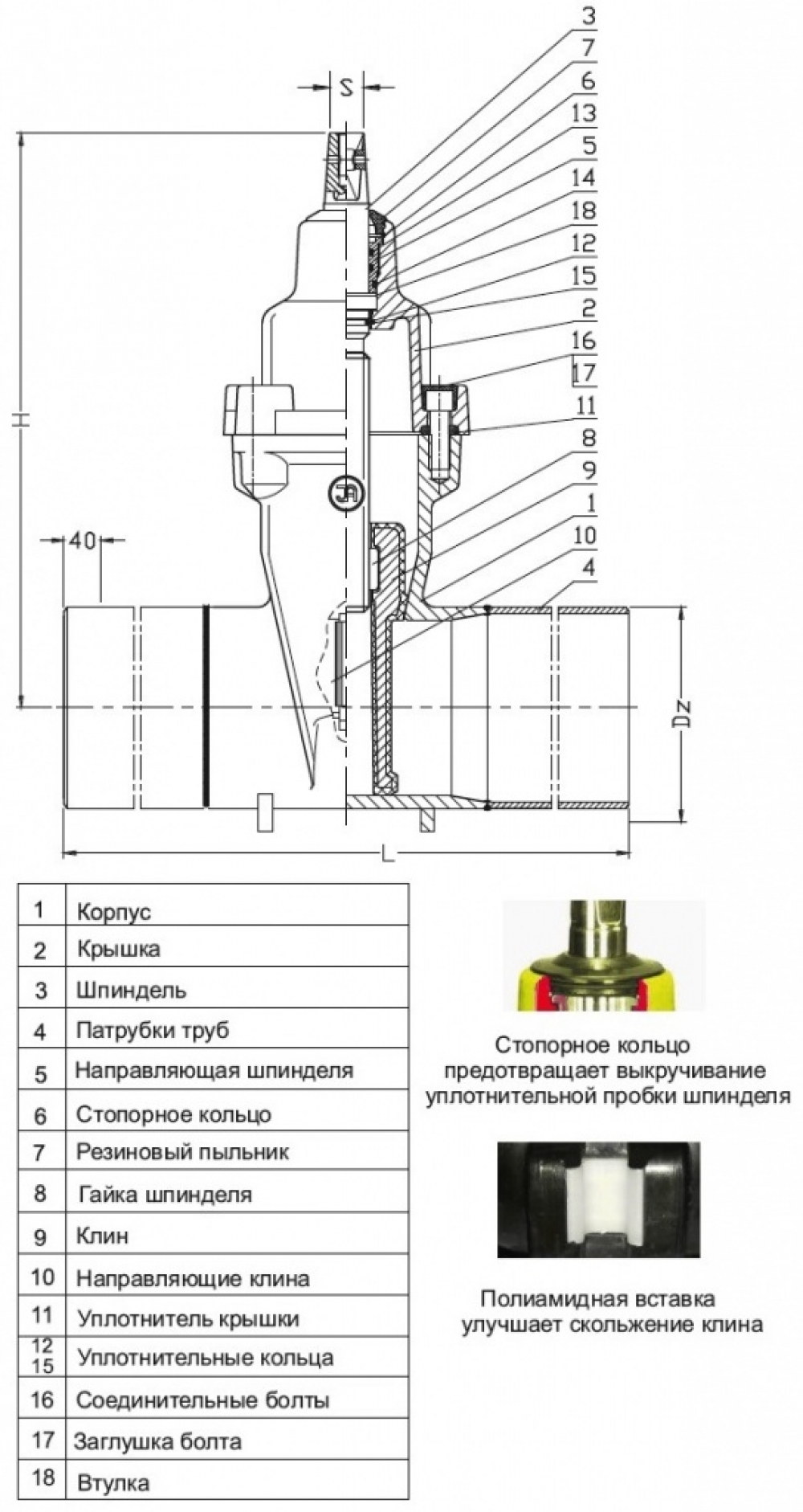

Конструктивные особенности

• Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.
• Шпиндель невыдвижной, нержавеющий, с холоднокатаной резьбой.
• Клин полностью вулканизирован, с заменяемой гайкой.
• Гладкий проход в корпусе.
• Все элементы защищены от коррозии.

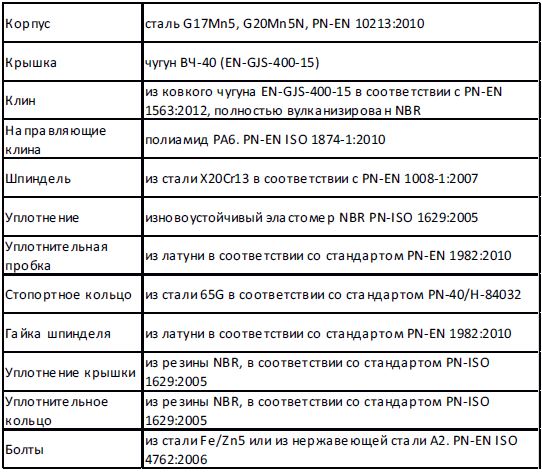

Материалы изделия

Применение

• Для сетей передачи газов со средним рабочим давлением и температурой от -20°C до +60°C.

Стандартное исполнение

• PN16, +60°C, NBR, эпоксидное покрытие, RAL 1023 250 мкм, без штурвала.
• Другие исполнения по запросу.

Установка

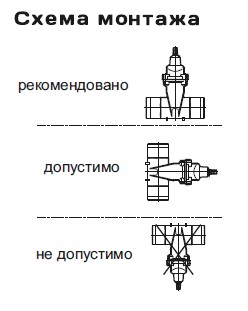

Задвижка с обрезиненным клином и стальными патрубками устанавливается в подземных и надземных трубопроводах. Монтаж задвижки возможен на горизонтальных трубопроводах вертикально приводом вверх, на вертикальных - горизонтально. Данное изделие приспособлено к монтажу между концами стальной трубы методом сварки. Во время сварки клин должен находиться в верхнем положении. Необходимо осуществить мероприятия по отводу тепла от корпуса задвижки. Также необходимо укрыть задвижку негорючими материалами для защиты покрытия. После сварки на стык необходимо нанести защитное покрытие. Во время монтажа следует обратить внимание на то, чтобы на задвижку не воздействовали сгибающие или растягивающие напряжения, возникающие как следствие нагрузки массы трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода. Задвижка, собранная и поставленная производителем, готова к монтажу. Какие-либо работы, связанные с демонтажом элементов задвижки, могут вызвать потерю её герметичности.
