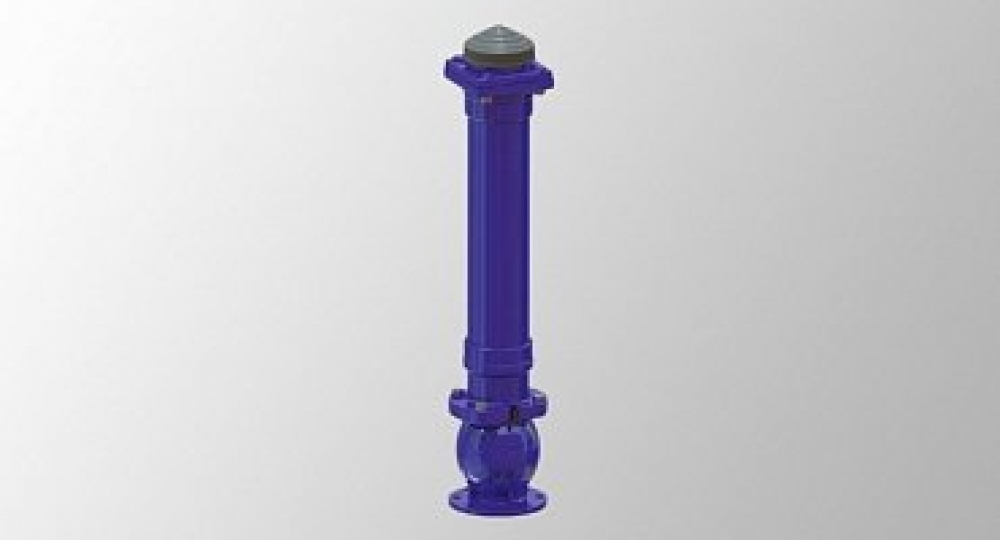

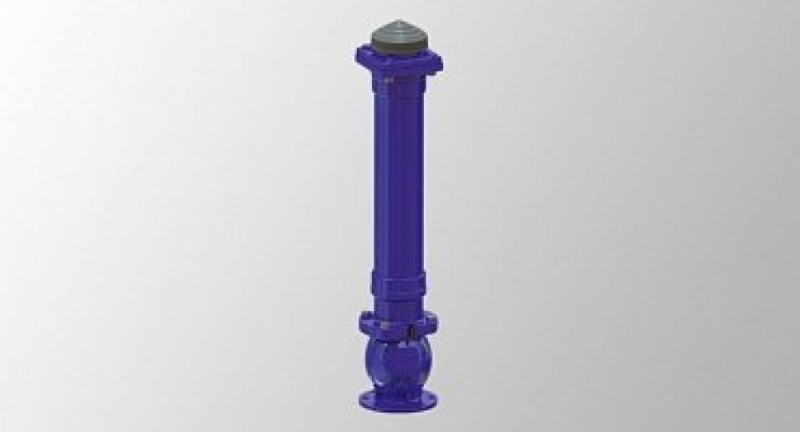

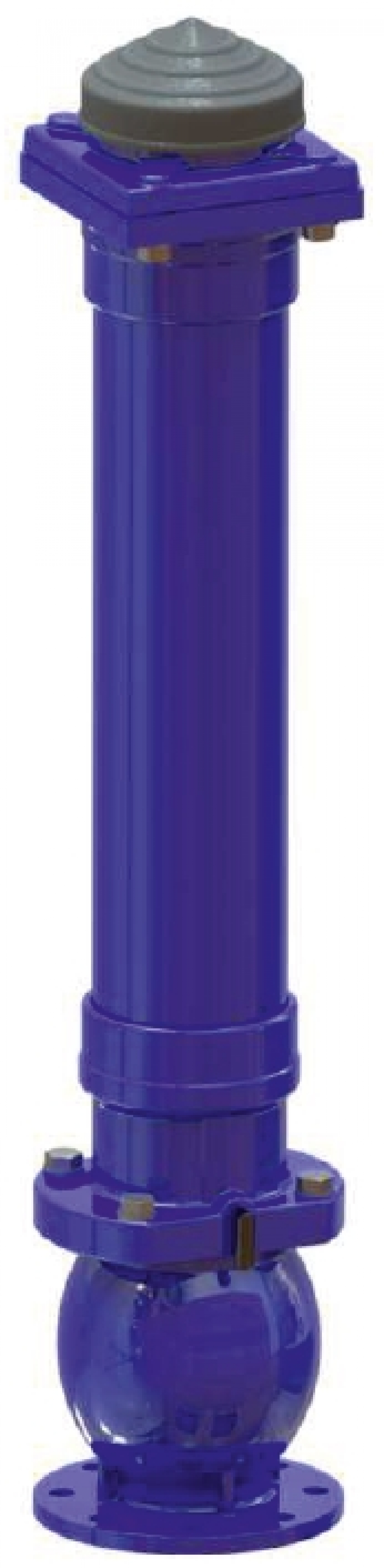

Гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853

Гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853
Гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853
Гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853
Гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853

Подобрать оборудование

Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы. Наши менеджеры подберут необходимое оборудование и решения под ваши требования и сделают расчет стоимости.

Отправить заявку

Технические параметры

  • Рабочее давление: PN10, PN16 бар
  • Максимальная температура: 50°C

Конструктивные особенности

Исполнение согласно ГОСТ Р 53961-2010. Верхнее резьбовое подключение 6" под стандартный стендер ГОСТ Р 53250-2009. Фланец ПГ Ду100, 8 отверстий - соответствует фланцам по ГОСТ 33259-2015. Запорный элемент (гриб) полностью вулканизирован EPDM, обеспечивает открытие сливного клапана при закрытии гидранта. Полное открытие после 13 оборотов. Гидрант подготовлен для монтажа в обводненных грунтах. В комплект поставки входит патрубок водоотведения для установки гидранта в сухом грунте с низким уровнем грунтовых вод. При бесколодезной установке гидранта использовать ковер 9510 и опорную плиту 9522.

Конструкция ПГ исключает вылет штанги при эксплуатации и проведении регламентных работ

ПГ оснащен дополнительным отсекающим элементом - шаром, который позволяет ревизировать гидрант, без снижения давления в подводящей сети

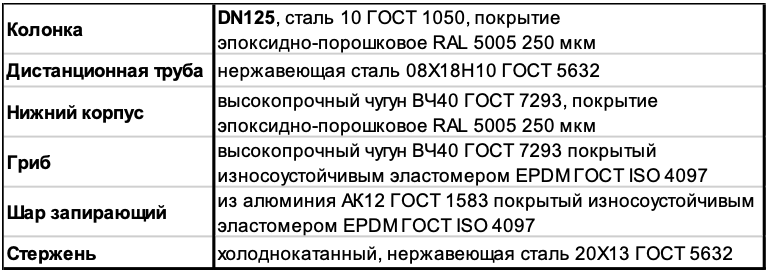

Материалы изделия

03 04

Применение

  • В водопроводных и противопожарных сетях для забора воды

Стандартное исполнение

  • PN10, PN16 фланец Ду100 на 8 отверстий, покрытие эпоксидно-порошковое RAL5005 250 мкм.
  • Крышка из резины. Возможно исполнение крышки с резьбой 6" из высокопрочного чугуна ВЧ40 ГОСТ 7293
  • Другие исполнения по запросу

Установка

Внимание! Если монтаж гидранта производится не в обводненных грунтах, необходимо открутить заглушку из сливного отверстия. Вкрутить в сливное отверстие патрубок водоотведения (поз. 18), предварительно сняв его со шнура (поз. 21) крышки (поз. 8).

Подземные гидранты ТИП 8853 с фпанцем Ду100 могут устанавливаться на подземных трубопроводах вертикально в камерах и колодцах, а также без их сооружения в грунт. Указанные изделия приспособлены к монтажу на фпанец Ду100 на 8 отверстий. Это может быть чугунный, ПЭ или ПВХ тройник, хомуты и т.п.

При установке в колодец или камеру, обязательно крепление ПГ в горловине для исключения отклонения от вертикального положения. Установка должна обеспечивать возможность доступа обслуживающего персонала. Гидранты, поставленные и отрегулированные изготовителем, готовы к монтажу на трубопроводе.

При монтаже бесколодезным способом, для предотвращения заиливания сливного отверстия пожарного гидранта, необходимо применить щебеночную подсыпку, геоткань и защиту сливного клапана пожарного гидранта - позиция 8860.

Все работы, связанные с демонтажем элементов гидрантов, могут привести к их разгерметизации.

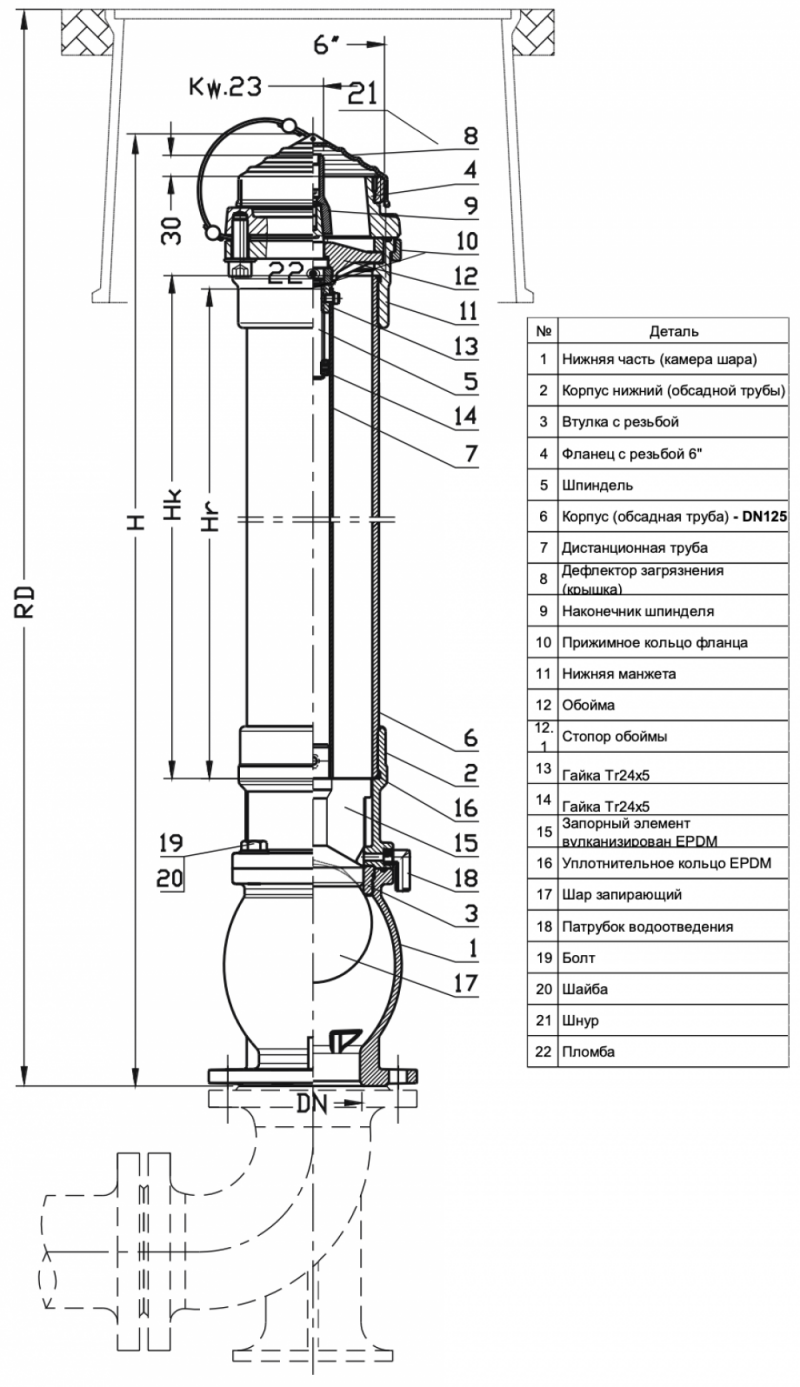

Схема монтажа

03 05

Внимание! Гидранты поставляются подготовленными для установки в обводненных грунтах. В сливное отверстие гидранта вкручена заглушка, а патрубок водоотведения (поз. 18) откручен и прикреплен к шнуру (поз. 21) крышки (поз. 8). Если гидрант установлен в комплектации для обводненных грунтов (с заглушенным сливным отверстием), после каждого использования необходимо пожарным шлангом откачать воду из корпуса гидранта (поз.6).
