Технические параметры
- Рабочее давление: PN10, PN16 бар
- Максимальная температура: 40°С
Конструктивные особенности
- Кольцо FORSHEDA обеспечивает герметичность соединения.
- Конусное, латунное, рассеченное кольцо с насечками фиксирует ПЭ трубу в подставке.
- Все элементы защищены от коррозии.

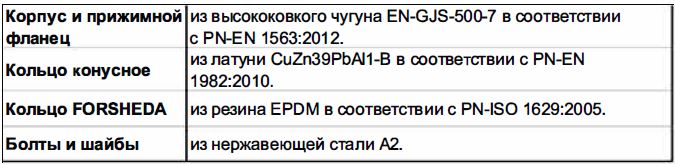

Материалы изделия
Применение
- Механическое соединение подставки ПГ с трубами из ПВХ и ПЭ.
Стандартное исполнение
- PN16, 40°C, EPDM, эпоксидное покрытие RAL5005 250 мкм,
- Другие исполнения по запросу

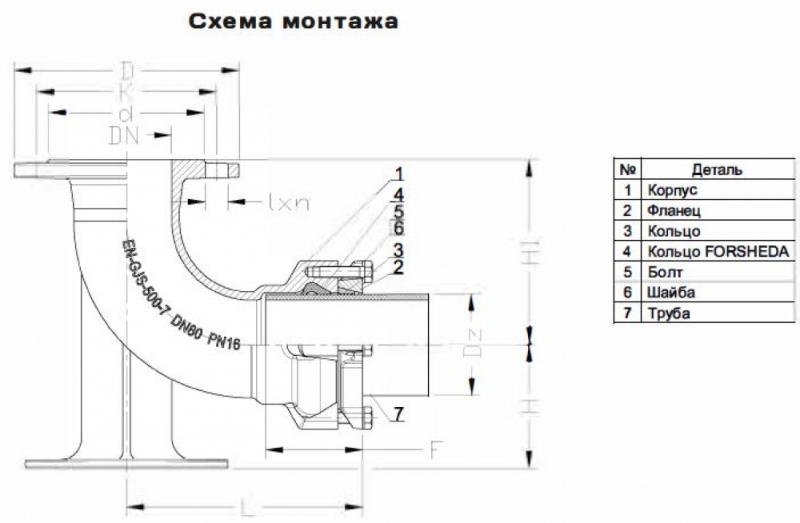

Установка
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж для установки ПГ возможен только фланцем вверх, при использовании подставки как угла 90° в любом положении. При установке ПГ на фланец подставки, обязательно использовать уплотнения соответствующего диаметра. Снять фаску с трубы, примерно 30°. Отметить на трубе посадочный размер. Смазать техническим вазелином резиновые уплотнения. Ослабить болты на прижимном фланце. Вставить до упора трубу в подставку (контроль метка). Затянуть болты прижимного фланца до упора.
