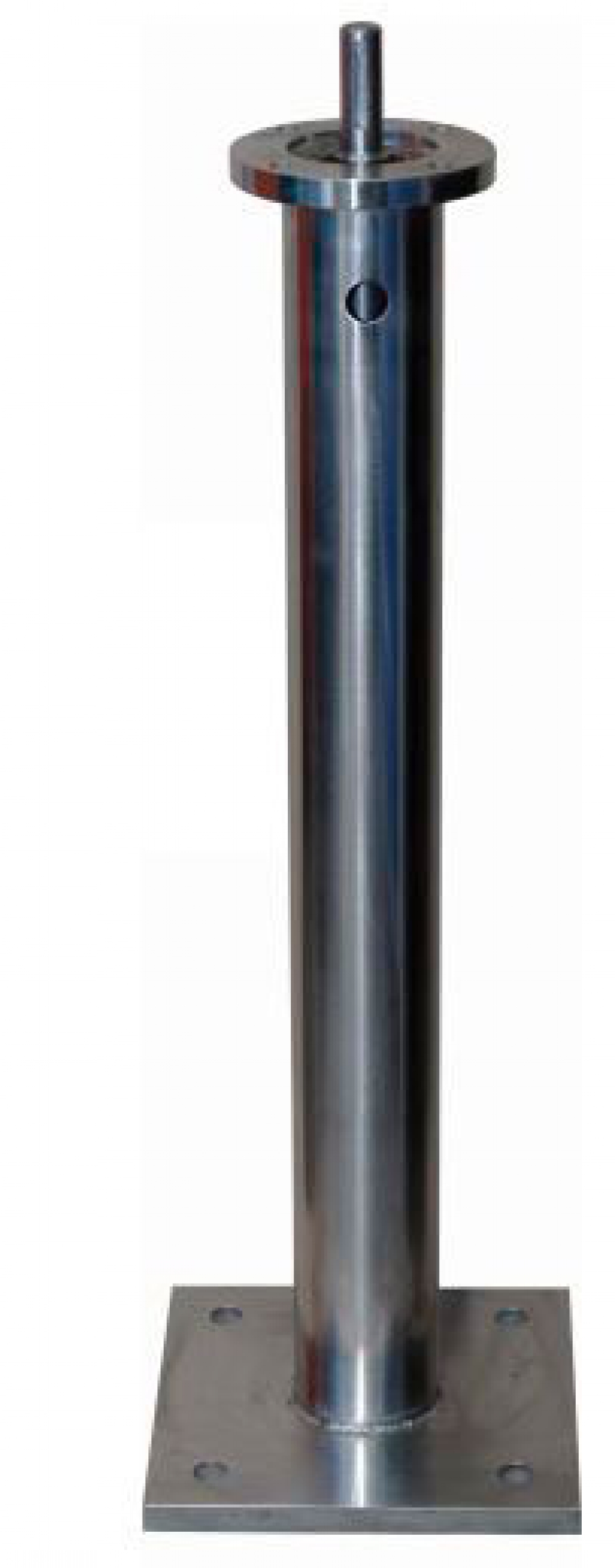

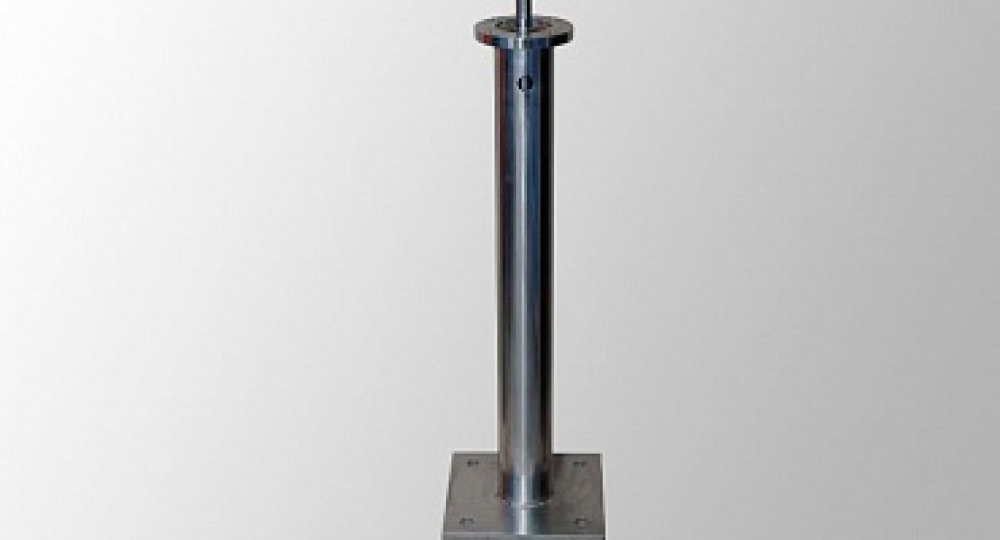

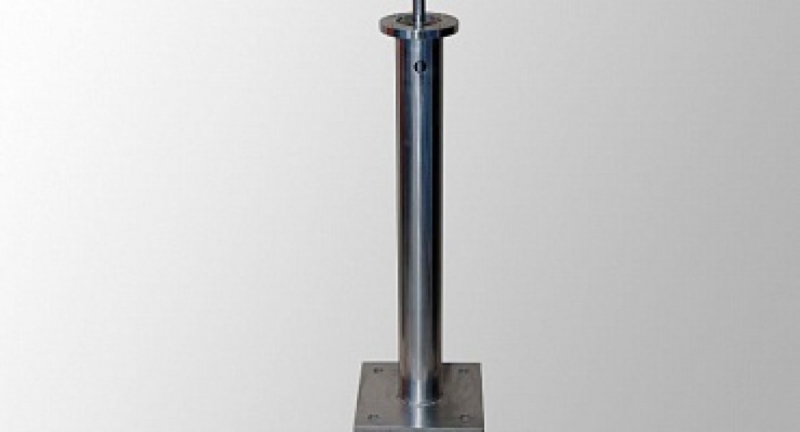

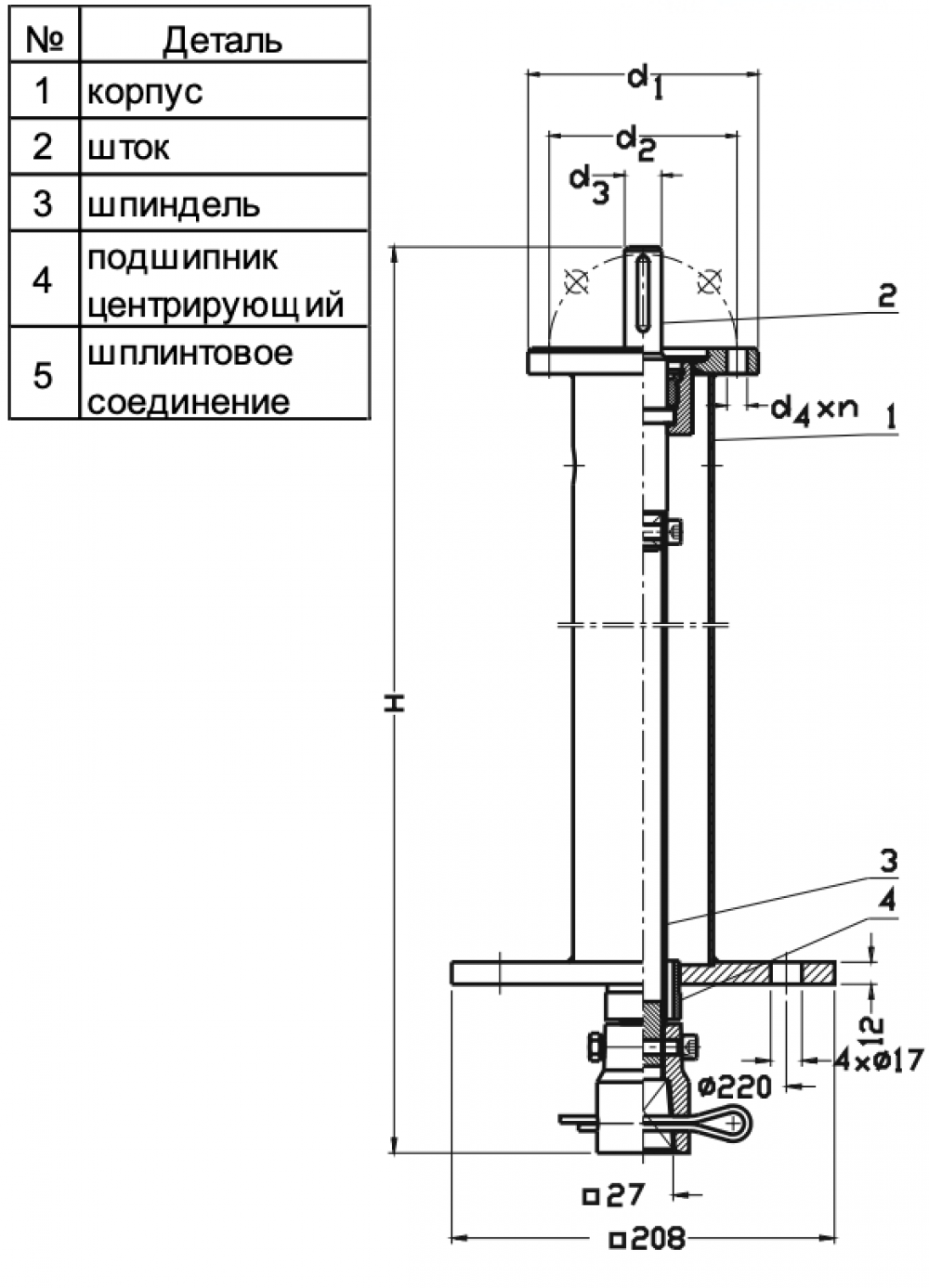

Конструктивные особенности
- Корпус выполнен из нержавеющей стали, полностью монолитный
- Центрирование шпинделя при помощи подшипника
- Предназначен для наземной установки
- Все элементы выполнены из материалов устойчивых к коррозии.
Материалы изделия
Применение
- Колонка управления предназначена для управления арматурой расположенной на нижних этажах модульных станций, в колодцах, камерах, непосредственно в земле через шток или с помощью карданов.

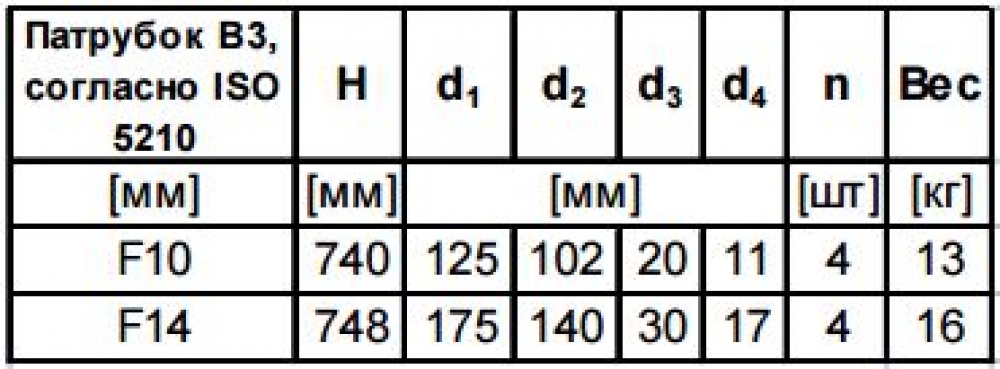

Стандартное исполнение
Дополнительное исполнение
- Возможны другие нестандартные варианты исполнения
Дополнительное оборудование:
- Шток фиксированный в каталоге №9010.
- Шток телескопический в каталоге №9011.

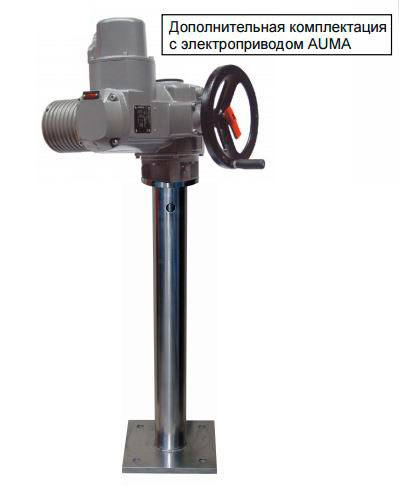

- Электропривод.
- Пневмопривод.
Установка
Внимание! При самостоятельной комплектации колонки управления штоком №9010, 9025 или №9011, необходимо просверлить технологическое отверстие в наконечнике штока для шплинтового соединения с колонкой управления.
Перед установкой проверить соответствие параметров поставленных изделий. Проверить соединение комплекта: запорный элемент,удлинительный шток, колонка управления. Проверить параметры привода.
Установить на сети запорный элемент и провести испытательные мероприятия. Запорный элемент и колонку управления поставить в одинаковое положение-полностью«закрыто». Колонка управления монтируется в вертикальном положении на устойчивой основе, не допускающей проворачивания. Оси колонки управления, штока и вала задвижки должны быть строго вертикальны и на одной оси. Установить привод, для автоматического управления запорным элементом и подключить его, в соответствии с требованиями производителя приводов. Подробную монтажную инструкцию можно получить у официальных представителей поставщика. Провести конечные испытательные мероприятия всего комплекта.

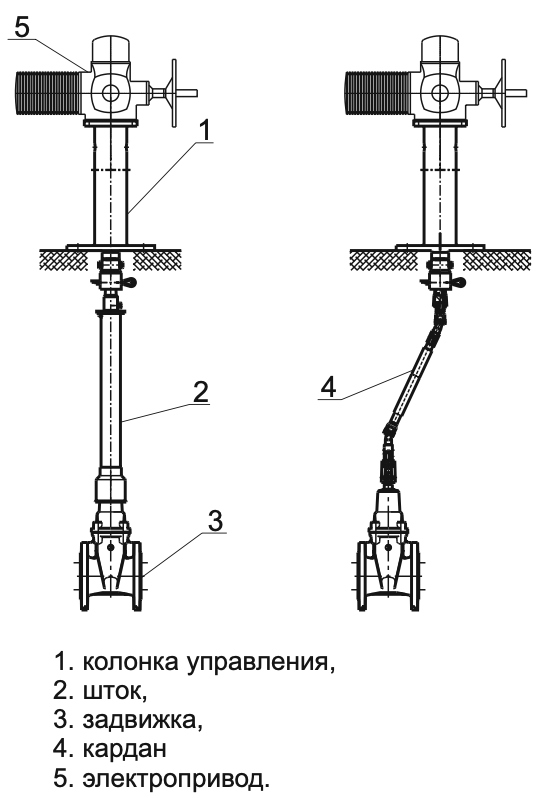

Схема монтажа
